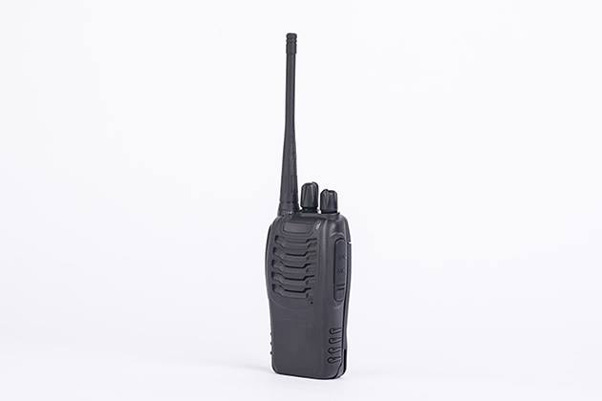

無線對講系統是在指定的信號區域使用的款對講設備，設計過程中盡量保證美觀、簡單、牢固的原則。無線對講設備由四部分組成，分別為發射部分、接收部分、調制信號及調制電路及信令處理，下面詳細的為大家介紹下。

、無線對講系統設計原則

1、在保證系統覆蓋信號的質量的前提下，盡可能降低工程造價成本，采用適宜的線纜及器件。

2、設計避免施工的難度：盡量在設計時考慮施工過程中，原器件安裝牢固，饋線的鋪設簡便、易行，保證施工時較小程度破壞樓宇結構和美觀，確定合理的走線方式。

3、場強與信號情況：設計中盡量作到室內場強均勻，并有足夠的邊緣信號強度，合理選擇天線的類型和規劃天線的輸出功率及布放位置，使在滿足設計要求達到良好的均勻覆蓋同時，采用的天線數量較少。

4、控制信號泄漏：為建立較的無線覆蓋網絡，在設計時兼顧邊緣場強的計算，保證不會產生明顯的信號泄漏，同時覆蓋網絡必須對外界的干擾小，并且不易受到其他同類設備的干擾。

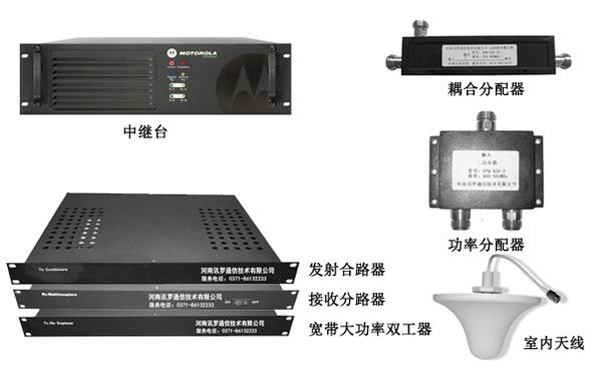

二、無線對講系統組成部分

1、發射部分

鎖相環和壓控振蕩器（VCO）產生發射的射頻載波信號，經過緩沖放大，激勵放大、功放，產生額定的射頻功率，經過天線低通濾波器，抑制諧波成分，然后通過天線發射出去。

2、接收部分

接收部分為二次變頻超外差方式，從天線輸入的信號經過收發轉換電路和帶通濾波器后進行射頻放大，在經過帶通濾波器，進入混頻，將來自射頻的放大信號與來自鎖相環頻率合成器電路的第本振信號在第混頻器處混頻并生成第中頻信號，第中頻信號通過晶體濾波器進步消除鄰道的雜波信號。

濾波后的第中頻信號進入中頻處理芯片，與第二本振信號再次混頻生成第二中頻信號，第二中頻信號通過個陶瓷濾波器濾除無用雜散信號后，被放大和鑒頻，產生音頻信號，音頻信號通過放大、帶通濾波器、去加重等電路，進入音量控制電路和功率放大器放大，驅動揚聲器，得到人們所需的信息。

3、調制信號及調制電路

人的話音通過 麥克風 轉換成音頻的電信號，音頻信號通過放大電路、預加重電路及帶通濾波器進入壓控振蕩器直接進行調制。

4、信令處理

CPU產生CTCSS/DTCSS信號經過放大調整，進入壓控振蕩器進行調制。接收鑒頻后得到的低頻信號，部分經過放大和亞音頻的帶通濾波器進行濾波整形，進入CPU，與預設值進行比較，將其結果控制音頻功放和揚聲器的輸出。即如果與預置值相同，則打開揚聲器，若不同，則關閉揚聲器。
